一、户内2.5全彩模组技术规格表

产品型号		户内2.5全彩模组
类型	序号	项目名称	技术参数及指标
LED灯管	1	灯珠特性	常规：P2.5BD
	2	像素构成	1R1G1B			像素封装	SMD2121
	3	基色	测试条件		电压	波长范围	亮度范围		备注
	4	红灯(参考)	10mA		2.0-2.4V	618-623nm		29-39mcd	管芯的波长、亮度，均为典型值
	5	绿灯(参考)	5mA		2.8-3.2V	522-527nm		90-121mcd
	6	蓝灯(参考)	5mA		2.8-3.2V	465-470nm		23-31mcd

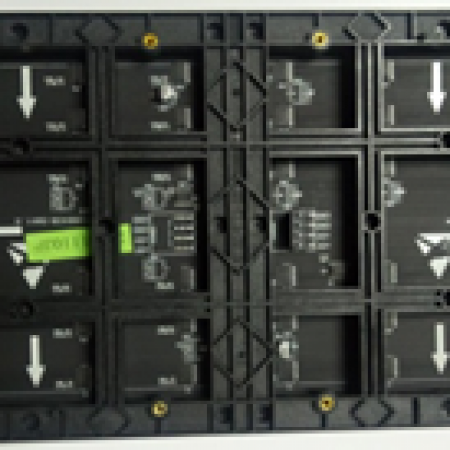

LED模组	1	LED模组图片
	2	模组尺寸	长320宽160厚15mm
	3	分辨率	128X64=8192
	4	像素点间距	2.5mm
	5	物理密度	160000点/㎡
	6	模组电流	3.8A±0.1A
	7	输入电压	4.8V-5.2V
	8	模组功耗	≤19W
	9	模组重量	408g
屏体技术参数	1	点密度		160000点/ m²
	2	亮度		≥600cd/ m²可调
	3	水平视角/垂直视角		160°/160°
	4	平整度		≥97%
	5	色度均匀性		±0.003 Cx,Cy之内
	6	最高对比度		3000:1
	7	防护等级		背面：IP43 正面：IP65
	8	维护方式		后维护
系统控制参数	1	信号颜色处理位数		红、绿、蓝各≥8bit
	2	驱动方式		恒流驱动
	3	换帧频率		60帧高刷支持3D：120帧
	4	刷新率		普刷≤1920HZ 高刷≤3840Hz
	5	屏体色温		3200K～9500K可调
	6	亮度调节		手动/自动/程控
	7	像素校正		配备亮度与色度逐点校正
	8	控制方式		同步控制
	9	控制距离		超五类双绞网线, 超过100米使用光纤传输
	10	软件接口		Windows XP /7/8/10
	11	信号输入		HDMI、DVI
屏体运行参数	1	工作电压		AC：110V~240V、50~60Hz
	2	峰值功耗		≤371W/ m²
	3	平均功耗		124W/ m²～186W/ m²
	4	连续工作时间		≥7×24hrs，支持连续不间断显示
	5	平均无故障工作时间		≥10000小时
	6	LED灯管理论寿命		10万小时
	7	离散失控点		≤0.0001，出厂时为0
	8	连续失控点		0
	9	盲点率		≤0.0001，出厂时为0
	10	运行环境温度		-10℃～60℃
	11	运行环境湿度		10％～90％RH，无凝结

注：参数指标根据项目的具体情况会有变化（产品按照提交合同规格书为准）

注意事项

1.由于LED和CMOS集成电路是静电敏感器件，在使用LED单元板时需要注意严防静电。采取以下措施可以有效防止静电：

接触产品的人员必须佩戴有接地的静电手环或静电手套；

开关电源外壳、箱体、屏体等严格接地；

装配过程中的各种工具必须严格接地；

2.清洗LED单元板表面时，不可使用不明化学液体，以免损坏或腐蚀LED。可使用干净的软碎布沾取清水轻力擦拭，擦拭后不可残留水痕，待干燥后再进行使用；

3.维修LED单元板时，单元板必须先断电，不可带电焊接。建议最好使用恒温电烙铁，电烙铁温度根据锡丝的成分调节：

补焊点阵模块时，电烙铁温度必须保持在260℃左右，焊接时间不能超过5S，焊接次数不超过三次；

补焊CMOS器件时，电烙铁温度必须保持在315℃以下，焊接时间不能超过3s，焊接次数不超过三次；

4.为保证LED的稳定性与使用寿命，单元板工作时的表面温度不能超过60℃，存储温度不能超过40℃，否则必须采取必要的冷却措施；

5.为防止因电源使用不当，而降低单元板的使用寿命或烧毁单元板，LED单元板电源的接入应严格遵循以下注意事项：

使用LED显示屏专用开关电源，单元板采用直流5.0V输入，不得直接接入220V，否则会造成整体单元板被烧毁；

安装LED单元板时请注意电源端口的正确接线，必须正负极相对应；如果正负极接反了须及时断电，以免损坏元器件；

单元板的工作电压请勿超过其最大允许工作电压5.5V；

6.安装单元板时，扭矩应小于1.0Nm；
