功能特性
l 单卡12个标准接口，输出24组RGB数据，最大带载98K像素
l 支持高灰高刷、低亮高灰显示
l 细节处理更完美，可消除某行偏暗、低灰偏红、鬼影等细节问题
l 支持亮度、色度逐点校正，提供校正低灰补偿，保障低灰显示效果
l 支持各种PWM芯片、逐点检测芯片及通用芯片
l 支持一键回读所有配置文件信息
l 支持一键修复功能，换卡无忧
l 支持网络通信状态的实时检测，及网线连接顺序的检测
l 支持任意抽点，轻松实现各种异型屏
l 程序升级、断电无忧
l 独有的色彩变换技术，使人脸肤色更真实
l 独有的任意倍频技术，手机拍摄无扫描线。

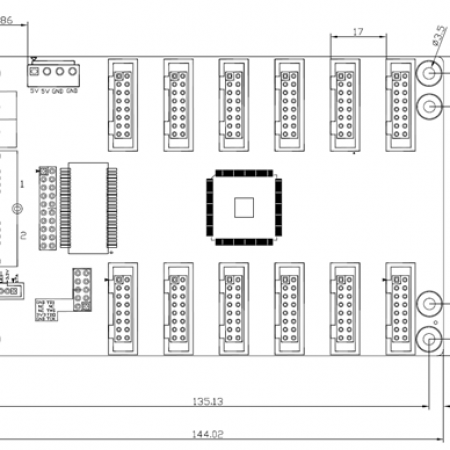

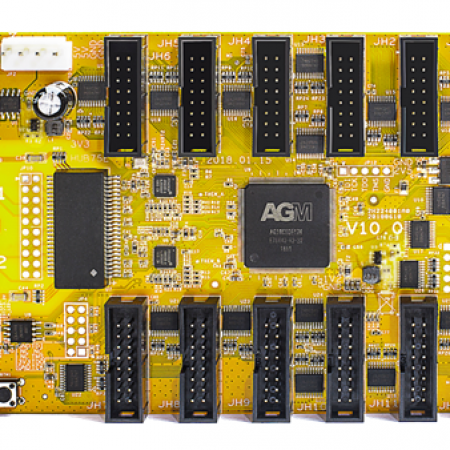

序 号 | 功能说明 |
① | 两路千兆网口，不区分输入和输出 |
② | 接线端子提供5V电压，5V和GND |
③ | 4P直插接头，提供5V电压，5V和GND |
④ | 16P排线口JP1到JP6（从右向左） |
⑤ | 16P排线口JP7到JP12（从左向右） |
⑥ | LED信号状态指示灯，测试按键 |
⑦ | JP5，对接LCD彩屏显示接收卡运行状态 |
端口规格
输出端口的十二个 16P（JH1-JH12）端口定义如下：JH1-JH12 |
管脚 | 1 | 3 | 5 | 7 | 9 | 11 | 13 | 15 |
定义 | R1 | B1 | R2 | B2 | A | C | CLK | OE |
管脚 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
定义 | G1 | GND | G2 | E | B | D | LAT | GND |
说明：E 信号，在显示屏扫描小于 16 扫的情况下可以作为消隐控制脚。在大于 16扫时作为 E信号。
JP5定义 |
管脚 | 1 | 2 | 3 | 4 | 5 |
定义 | STA_LED | LED+/+3.3V | PWR_LED- | KEY+ | KEY-/GND |
指示灯状态 |
LED1 | 电源指示灯红色，常亮代表供电正常，熄灭代表没有上电 |
LED2 | 设备运行指示灯绿色，有信号输入时闪烁，无信号时不亮或常亮 |
整机规范 |
输入电源 | 3.5-6V 0.6A |
工作温度 | -10℃ - 70℃ |
工作湿度（%） | 0%-95% |
支持的屏体类型 | 全彩 实像素 |
单网线级联接收卡数 | <200 |
单块接收卡带载像素面积 | 128*768，最大9.8万 |
单块接收卡输出 RGB 数据组数 | 24 |
工作电流 | 0.6A - 1.0A |
极限工作温度 | -20℃ - 75℃ |
